示波器软件
罗德与施瓦茨示波器均支持针对 CAN 和 LIN 总线的触发和解码，包括 CAN DBC 文件导入。解码设置仅需数秒。用户能够以颜色编码的报文形式和/或在解码表中查看结果，并作详细分析。使用硬件加速触发，用户能够有效且可靠地识别错误。支持帧起始、帧 ID、数据以及各种错误条件触发。
主要特点
针对 CAN 和 LIN 地址的符号解码，包括支持行业标准的 CAN DBC 文件
屏幕上串行解码与串行数据波形存在时间相关性
支持帧起始、帧 ID、数据以及各种错误条件触发
支持 CAN 帧起始、帧类型、标识符、数据以及错误条件触发，可使用强大的搜索和导航功能
使用标配模板测试功能，可快速进行 CAN 和 LIN 眼图模板测试
性能和优点
快速总线设置
通过应用面板在数秒内完成总线设置
通过应用面板，只需几个步骤即可配置任意特定协议。选择需要解码的总线和连接的通道，并设置正确的
电平之后，就会自动开始解码。
CAN-dbc支持
支持基于CANDBC文件的符号触发和解码
用户可以使用基于DBC文件信息的符号标签分析解码总线。只需导入标签文件，即可将总线帧显示为符
号。此外，用户也可以根据总线标签选择触发，还可以触发符号数据。

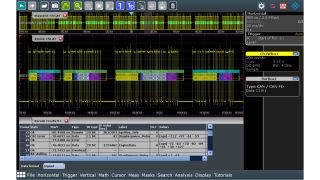

使用颜色编码的报文显示
报文以颜色编码的总线信号显示，或者在解码表中显示
用户可以将信号与颜色编码数据叠加，以便分析解码总线帧。地址和数据内容可以十六进制、二进制或
ASCII格式显示。用户始终可以通过灵活的屏幕设置获得理想的浏览效果。报文也可以显示在简明表格
中。
强大的触发功能
针对帧起始、帧ID、数据以及各种错误条件执行强大的触发功能
借助特定于协议的触发，用户能够可靠地隔离协议事件和错误。罗德与施瓦茨示波器具有高捕获率，非常
适合快速查找错误，以便针对特定于协议的触发结果进行解码。可针对特定协议内容（例如基于CAN-dbc
的地址或数据）以及协议错误进行基于硬件的触发。
在采集记录中搜索和导航
强大的搜索和导航功能
全面的搜索功能让长信号序列的分析更加简单。用户可以根据不同的标准搜索波形，例如信号故障或协议
内容。所有检测到的事件均显示在表格中，并带有时间戳。用户可以在缩放窗口中查看单个事件，并轻松
浏览不同事件。
可用型号
型号
串行标准
解码表
触发
搜索
符号触发和解码
主机
R&S®RTP-K3
CAN/LIN
R&S®RTP
R&S®RTO-K3
R&S®RTO6
R&S®RTA-K3
R&S®RTA4000
R&S®RTM-K3
R&S®RTM3000
R&S®RTB-K3
R&S®RTB2000
R&S®RTC-K3
R&S®RTC1000
R&S®RTH-K3
R&S®Scope Rider
