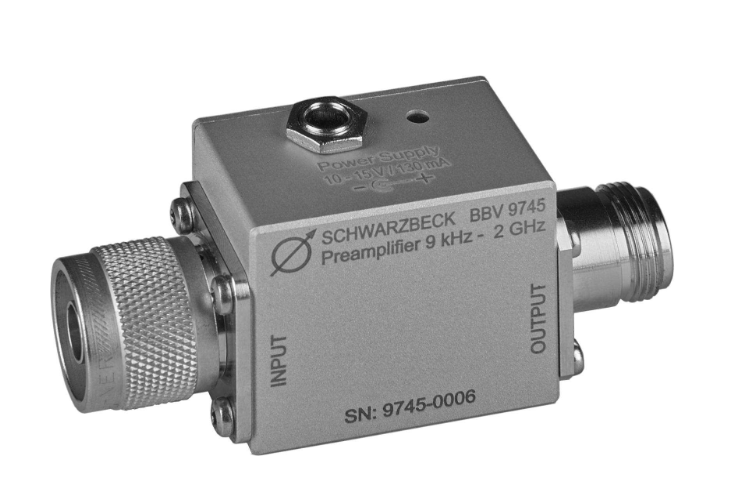

BBV 9745是一种高增益、低噪声的通用宽带前置放大器.
规格参数
频率范围（标称）： | 9 kHz - 2 GHz |
噪声系数： | typ. 2.5 dB (1.0 GHz) |

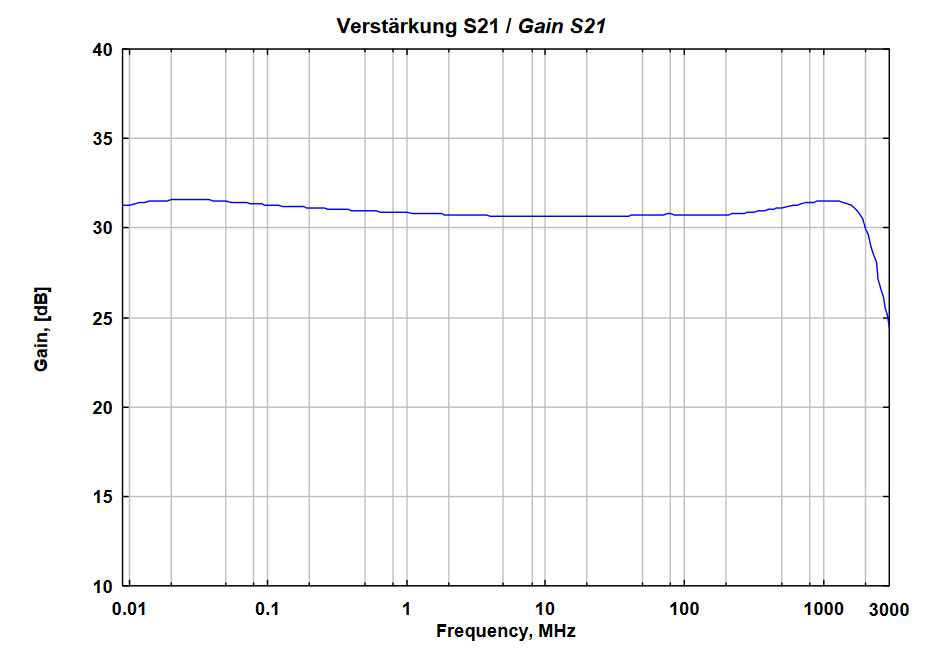

获得： | typ +30dB |
幅度平坦度： | < +/- 3 dB |
输入端 1 dB 压缩点： | > -20 dB
(87 dBµV) |
阻抗： | 50Ω |
驻波比输入/输出： | < 2 : 1 |
环境温度： | -10°C ... +60°C |
电源： | + 12 (+/-2V)
120mA |
外壳材料： | 铝 |
外壳尺寸： | 42 x 35 x 27 mm |
外形尺寸： | 82 x 38 x 27 mm |
重量： | 150 g |
BBV 9745是一种通用宽带前置放大器，具有高增益和低内部噪声。由于高增益和良好的噪声系数，系统噪声几乎与其他组件（包括电缆和接收器）无关。这些特性使BBV 9745对于测量非常低的极限非常有用。在这种情况下，它将直接连接到天线。放大器有2级。第一阶段使用ESD保护MMIC，以防止意外静电放电造成的缺陷。然而，前置放大器通常是静电放电敏感器件，因此在连接同轴电缆之前对其进行放电非常重要。这是保护超小型半导体结构的必要预防措施.
在微波频率范围内工作,必须注意的是，通常不建议使用前置放大器测量冲击信号。这种宽带噪声在许多EMC测量中都是典型的。这意味着任何宽带前置放大器都不适用于宽带脉冲频谱的EMC测量。BBV 9745具有铝外壳，并使用N型法兰连接器。
由于内置电压调节器，电源非常简单。可以使用+12 V DC的标准墙上插头电源。内部保护电路减缓电源电压的上升和下降边缘，以防止内部组件和接收器被电压尖峰损坏。如果接收器和分析仪或电池能够提供0.11A的持续电流，则也适用于12伏辅助电源。
带有前置放大器BBV 9745的FCLE 1535的自噪声显示，归一化为前置放大器输入

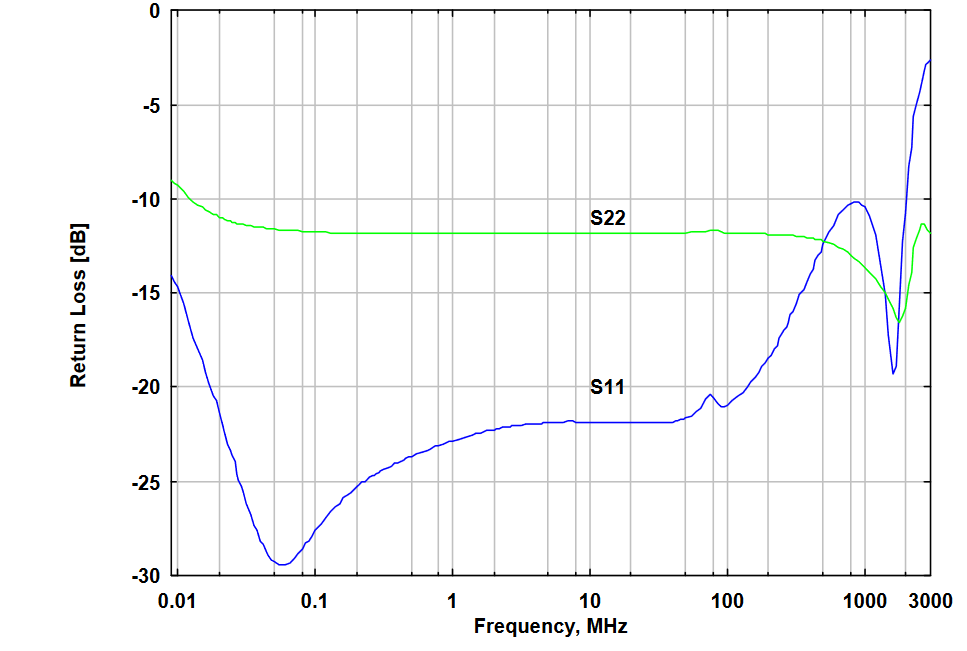

输入匹配S11，输出匹配S22
